BCN

Descripción

Plafón

Plancha de aluminio plegada de 2mm rotulada con vinilo adhesivo

polimérico a una cara laminado con antigraffiti

Contratapa

Plancha de aluminio plegada de 2mm.

Estructura

Tubo de acero A42B laminado en caliente.

Acabado galvanizado en caliente del conjunto o fosfatado

Base hormigón

Hormigón HA-50/p/5/iiia de consistencia plástica

Ambiente IIIa, Marítimo aéreo hidrofugado mediante aditivos, ligeramente decapado.

Colores: gris (áridos graníticos) .

Armadura

Tubo de acero laminado en caliente 60x60x2mm. Barrita de acero B-500S

corrugado.

Límite elástico 500N/mm2.

Coeficiente de minorización de las resistencias 1.15.

Recubrimiento mínimo de las armaduras de 25mm.

Tornillos

Acero inoxidable calidad A-2

4 tornillos Iso 7380 inviolable M6L12mm

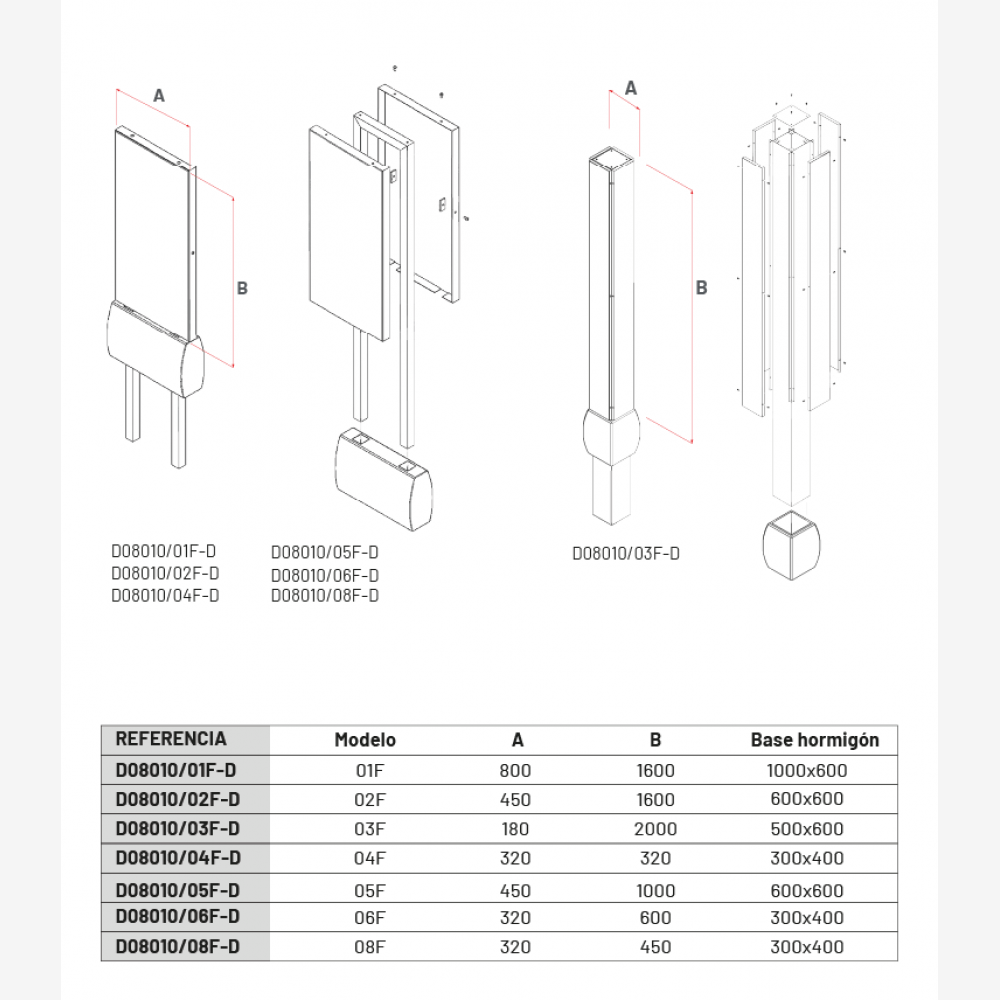

Ref.	Mida	Refrec.	desc.
D08010/01F-D			Conjunto Señal 800x1600 modelo 01F base de hormigón
D08010/02F-D			Conjunto Señal 450x1600 modelo 02F base de hormigón
D08010/03F-D			Conjunto Señal 185x185x2000 modelo 03F base de hormigón
D08010/04F-D			Conjunto Señal 320x320 modelo 04F base de hormigón
D08010/05F-D			Conjunto Señal 450x1000 modelo 05F base de hormigón
D08010/06F-D			Conjunto Señal 320x600 modelo 06F base de hormigón
D08010/07F-D			Conjunto Señal 320x150 modelo 07F base de hormigón
D08010/08F-D			Conjunto Señal 320x450 modelo 08F base de hormigón
